Uziemiacze przenośne
Uziemiacze przenośne przeznaczone są do zabezpieczenia miejsca pracy na remontowanych elektroenergetycznych odcinkach instalacji, poprzez ich uziemienie. Instalowany tymczasowo uziemiacz wyrównuje potencjały i zapewnia dla odłączonych lub odizolowanych części instalacji kontrolowany przepływ prądu zwarciowego przez określony czas i zapobiega wzrostowi napięcia w obwodzie uziemionym. Chroni to użytkownika przed skutkami przypadkowego, niezamierzonego włączenia tej instalacji pod napięcie.
Asortyment produkowanych obecnie uziemiaczy jest bardzo szeroki. Ze względu na zastosowanie są uziemiacze ogólnego przeznaczenia i specjalnego zastosowania. Ze względu na ilość zacisków: jedno- i wielozaciskowe.
Głównymi elementami uziemiacza są:
- zacisk uziomowy,
- zaciski fazowe,
- przewód uziomowy i ewentualnie – przewody zwierające,
- złącze środkowe w uziemiaczach wielozaciskowych równoległych.
Zaciski uziomowe
W poniższym zestawieniu podano rodzaje produkowanych zacisków uziomowych z określeniem ich typu, własności i zakresu zastosowania.
| LP. | Typ Zacisku | Maksymalny jednosekundowy prąd | Masa (kg) | Rodzaj tworzywa korpusu zacisku | Zakres zastosowania |
|---|---|---|---|---|---|
| 1. | ZU/13 | 13kA | 0,35 | AK 11 | Na szyny płaskie i bednarkę o grubości do 19mm |
| 2. | ZU/31,5 | 31,5kA | 0,89 | AK 11 | Na szyny płaskie i bednarkę o grubości do 30mm |
| 3. | ZB-25 | 6,5kA | 0,17 | MO 58 | Na szyny płaskie i bednarkę o grubości do 32mm |
| 4. | ZB-35 | 9kA | 0,17 | MO 58 | Na szyny płaskie i bednarkę o grubości do 32mm |
| 5. | ZB-50 | 13kA | 0,17 | MO 58 | Na szyny płaskie i bednarkę o grubości do 42mm |
| 6. | ZB-70 | 18,5kA | 0,26 | MO 58 | Na szyny płaskie i bednarkę o grubości do 50mm |
| 7. | ZU-K25 | 31,5kA | 0,80 | MO 58 | Do przyłącza typu kula, sworzeń itp. oraz szynę płaską i przewód okrągły o grubości do 28mm |
| 8. | ZU-SZ | 9kA | 0,56 | Stal ocynkowana | Na szynę jezdną trakcji kopalnianej |
UWAGA Zaciski ZU/13 i ZU/31,5 spełniają analogiczne funkcje jak zaciski uziomowe stosowane w uziemiaczach innych producentów (m.in. Aktywizacji).
Zaciski fazowe
Poniżej przedstawiono zestawienie produkowanych w PPH ”BIALIMEX” zacisków fazowych ogólnego przeznaczenia i specjalnego zastosowania z określeniem ich typu, własności, zakresu zastosowania i sposobu zakładania na przewód lub punkt przyłączowy.
Rodzaje zacisków fazowych do uziemiaczy ogólnego zastosowania
| Poz. | Typ zacisku | Max 1s prąd zwarcia (kA) | Rodzaj tworzywa korpusu | Masa (kg) | Zakres zastosowania | Sposób zakładania na przewód lub punkt przyłączowy |
|---|---|---|---|---|---|---|
| 1. | ZF-2 | 31,5 | AK11 (stop AI) | 0,46 | Na przewody okrągłe o średnicy do 31mm | Przy użyciu drążka UDI wyposażonego w końcówkę KD-3 lub ZU |
| 2. | ZF-2/A | 31,5 | AK11 | 0,43 | Na przewody okrągłe o średnicy do 31mm | Przy użyciu drążka UDI bezpośrednio – jego głowica spełnia role klucza nasadowego |
| 3. | ZF-2/B | 31,5 | AK11 | 0,42 | Na przewody okrągłe o średnicy do 31mm | Końcówkę śruby zacisku zatrzaskuje się w głowicy drążka UDI na trwale – należy użyć tylu drążków ile jest zacisków |
| 4. | ZF-3 | 31,5 | AK11 | 1,01 | Na przewody okrągłe o przekroju do 525mm2 lub średnicy do 60mm | Przy użyciu drążka UDI wyposażonego w końcówkę KD-3 lub ZU |
| 5. | ZF-3/A | 31,5 | AK11 | 1,10 | Na przewody okrągłe o przekroju do 525mm2 lub średnicy do 60mm | Przy użyciu drążka UDI wyposażonego w końcówkę KD-3 lub ZU. Dodatkowe górne ucho umożliwia założenie zacisku na przewód znajdujący się poniżej stanowiska montera |
| 6. | ZF-3/B | 31,5 | AK11 | 0,99 | Na przewody okrągłe o przekroju do 525mm2 lub średnicy do 60mm | Końcówkę śruby zacisku zatrzaskuje się w głowicy drążka UDI na trwale – należy użyć tylu drążków ile jest zacisków |
| 7. | PO | 13 | AK11 | 0,50 | Na przewody okrągłe i szyny płaskie do 28mm | Przy użyciu drążka UDI wyposażonego w końcówkę KD-3 lub ZU |
| 8. | PO | 31,5 | MO58 | 0,80 | Na przewody okrągłe i szyny płaskie do 28mm | Przy użyciu drążka UDI wyposażonego w końcówkę KD-3 lub ZU |
| 9. | PO/A | 13 | AK11 | 0,48 | Na przewody okrągłe i szyny płaskie do 28mm | Przy użyciu drążka UDI bezpośrednio – jego głowica spełnia rolę klucza nasadowego |
| 10. | PO/A | 31,5 | MO58 | 0,80 | Na przewody okrągłe i szyny płaskie do 28mm | Przy użyciu drążka UDI bezpośrednio – jego głowica spełnia rolę klucza nasadowego |
| 11. | PO/B | 13 | AK11 | 0,47 | Na przewody okrągłe i szyny płaskie do 28mm | Końcówkę śruby zatrzaskuje się w głowicy drążka UDI na trwale – należy użyć tylu drążków ile jest zacisków |
| 12. | PO/B | 31,5 | MO58 | 0,80 | Na przewody okrągłe i szyny płaskie do 28mm | Końcówkę śruby zatrzaskuje się w głowicy drążka UDI na trwale – należy użyć tylu drążków ile jest zacisków |
| 13. | ZF-P/13 | 13 | AK11 | 0,39 | Na szyny płaskie o grubości do 17mm | Przy użyciu drążka UDI bezpośrednio – jego głowica spełnia rolę klucza nasadowego |
| 14. | ZF-P/13 | 13 | AK11 | 0,38 | Na szyny płaskie o grubości do 17mm | Końcówkę śruby zatrzaskuje się w głowicy drążka UDI na trwale – należy użyć tylu drążków ile jest zacisków |
| 15. | ZF-P/31,5 | 31,5 | AK11 | 0,93 | Na szyny płaskie o grubości do 24mm | Przy użyciu drążka UDI bezpośrednio – jego głowica spełnia rolę klucza nasadowego |
| 16. | ZF-P/31,5/A | 31,5 | AK11 | 0,92 | Na szyny płaskie o grubości do 24mm | Końcówkę śruby zatrzaskuje się w głowicy drążka UDI na trwale – należy użyć tylu drążków ile jest zacisków |
| 17. | ZF-K25
ZF-L20 |
13 | AK11 | 0,38 | Na przyłącze typu kula o średnicy 25 i 20mm oraz na przewody okrągłe i szyny płaskie o grubości do 28 mm | Przy użyciu drążka UDI bezpośrednio – jego głowica spełnia rolę klucza nasadowego |
| 18. | ZF-K25
ZF-L20 |
31,5 | MO58 (stop Cu) | 0,78 | Na przyłącze typu kula o średnicy 25 i 20mm oraz na przewody okrągłe i szyny płaskie o grubości do 28 mm | Przy użyciu drążka UDI bezpośrednio – jego głowica spełnia rolę klucza nasadowego |
| 19 | ZF-K25/A
ZF-L20/A |
13 | AK11 | 0,38 | Na przyłącze typu kula o średnicy 25 i 20mm oraz na przewody okrągłe i szyny płaskie o grubości do 28 mm | Końcówkę śruby zatrzaskuje się w głowicy drążka UDI na trwale – należy użyć tylu drążków ile jest zacisków |
| 20. | ZF-K25/A
ZF-L20/A |
31,5 | MO58 (stop Cu) | 0,76 | Na przyłącze typu kula o średnicy 25 i 20mm oraz na przewody okrągłe i szyny płaskie o grubości do 28 mm | Końcówkę śruby zatrzaskuje się w głowicy drążka UDI na trwale – należy użyć tylu drążków ile jest zacisków |
UWAGA Zaciski fazowe ZF-2 i ZF-3 (w różnych odmianach) mają analogiczne zastosowanie jak zaciski ze śrubą dociskową na przewody okrągłe innych producentów (m.in. WT-2 i WT-3 produkcji WSE „Aktywizacja”).
Rodzaje zacisków fazowych do uziemiaczy specjalnego zastosowania
| Poz. | Typ zacisku | Max 1s prąd zwarcia (kA) | Rodzaj tworzywa korpusu | Masa (kg) | Zakres zastosowania | Sposób zakładania na przewód lub punkt przyłączowy |
|---|---|---|---|---|---|---|
| 21. | ZF-TS/wymiar przyłącza np.: Ø10;M12 lub S24 | 18,5 | M1E(Cu) i MO58 | 0,6 | Do przyłącza typu: – trzpień, sworzeń, bolec od 6 do 32mm; -gwint śruby: od M6 do M30; -gwint nakrętki: od M6 do M16; -rozmiar klucza S = od 10 do 32mm | Przy użyciu drążka UDI bezpośrednio – jego głowica spełnia rolę klucza nasadowego |
| 22. | ZF-S -wymiar gwintu np. M8 | 18,5 | MO58 | 0,35 | Do przyłącza typu śruba- nakręcany na gwint o wymiarach M5 do M16 | Przy użyciu drążka UDI bezpośrednio – jego głowica spełnia rolę klucza nasadowego |
| 23. | GB-25/E27 | 4 | MO58 | 0,15 | Do gniazd bezpiecznikowych 25A z gwintem E27 | Zacisk wyposażony jest w pokrętło do jego zakładania i zdejmowania |
| 24. | GB-63/E33 | 4 | MO58 | 0,17 | Do gniazd bezpiecznikowych 63A z gwintem E33 | Zacisk wyposażony jest w pokrętło do jego zakładania i zdejmowania |
| 25. | GB-100 G11⁄4″ | 4 | MO58 | 0,20 | Do gniazd bezpiecznikowych 100A z gwintem G11⁄4″ | Zacisk wyposażony jest w pokrętło do jego zakładania i zdejmowania |
| 26. | PBO | 6,5 | M1E | 0,12 | Do podstaw bezpiecznikowych, Wielkości 00 | Przy użyciu uchwytu bezpiecznikowego do BM-ów – najbezpieczniej chronionego UBC (nr kat.IV-1) |
| 27. | PB2 | 13 | M1E | 0,20 | Do podstaw bezpiecznikowych, wielkości: 1,2,3. | Przy użyciu uchwytu bezpiecznikowego do BM-ów – najbezpieczniej chronionego UBC (nr kat.IV-1) |
| 28. | ZF-T | 13 | MO58 | 0,82 | Do szaf RSK6 na bolec Ø20 | Przy użyciu drążka UDI wyposażonego w końcówkę KD-1 lub KD-2 |
| 29. | ZB-70/ROK | 13 | MO58 | 0,30 | Do pola rozdzielczego typu ROK6 | Przy użyciu drążka UDI bezpośrednio – jego głowica spełnia rolę klucza nasadowego |
| 30. | UTK | 9 | MO58 | 0,50 | Do trakcji kopalnianych przy znamionowym napięciu do 1 kV | Zacisk wyposażony jest w drążek izolacyjny do jego zakładania i zdejmowania |
Przewody przeznaczone dla przenośnego sprzętu uziemiającego
Tabela 1
| Przekrój przewodu
uziemiacza (mm)2 |
16 | 25 | 35 | 50 | 95 | 120 | 150 |
| Znamionowy prąd jedno-
sekundowy Ir1 (kA) |
4 | 6,5 | 9 | 13 | 18,5 | 25 | 31,5 |
| Całka Jouli’e (A2s) | 16 | 42 | 81 | 169 | 342 | 625 | 992 |
| Prąd szczytowy Itm (kA) | 10 | 16,25 | 22,5 | 32,5 | 46,25 | 62,5 | 78,75 |
Zaciski uziemiacza połączone są ze sobą przewodem z linki miedzianej powleczonej giętką osłonką odpowiedniej grubości z przeźroczystego tworzywa sztucznego. Odgiętki zakładane w miejscu mocowań zabezpieczają przewód przed uszkodzeniem i penetracją wilgoci. Właściwości przewodów przeznaczonych dla przenośnego sprzętu uziemiającego określa norma PN-EN 61138:2009.
Zestawienie używanych w uziemiaczach przekrojów linek i odpowiadających im znamionowych prądów zwarcia Ir1, przy czasie znamionowym tr = 1s oraz prądów szczytowych Itm, przy znamionowym współczynniku szczytu = 2,5 – podano w tabeli 1.

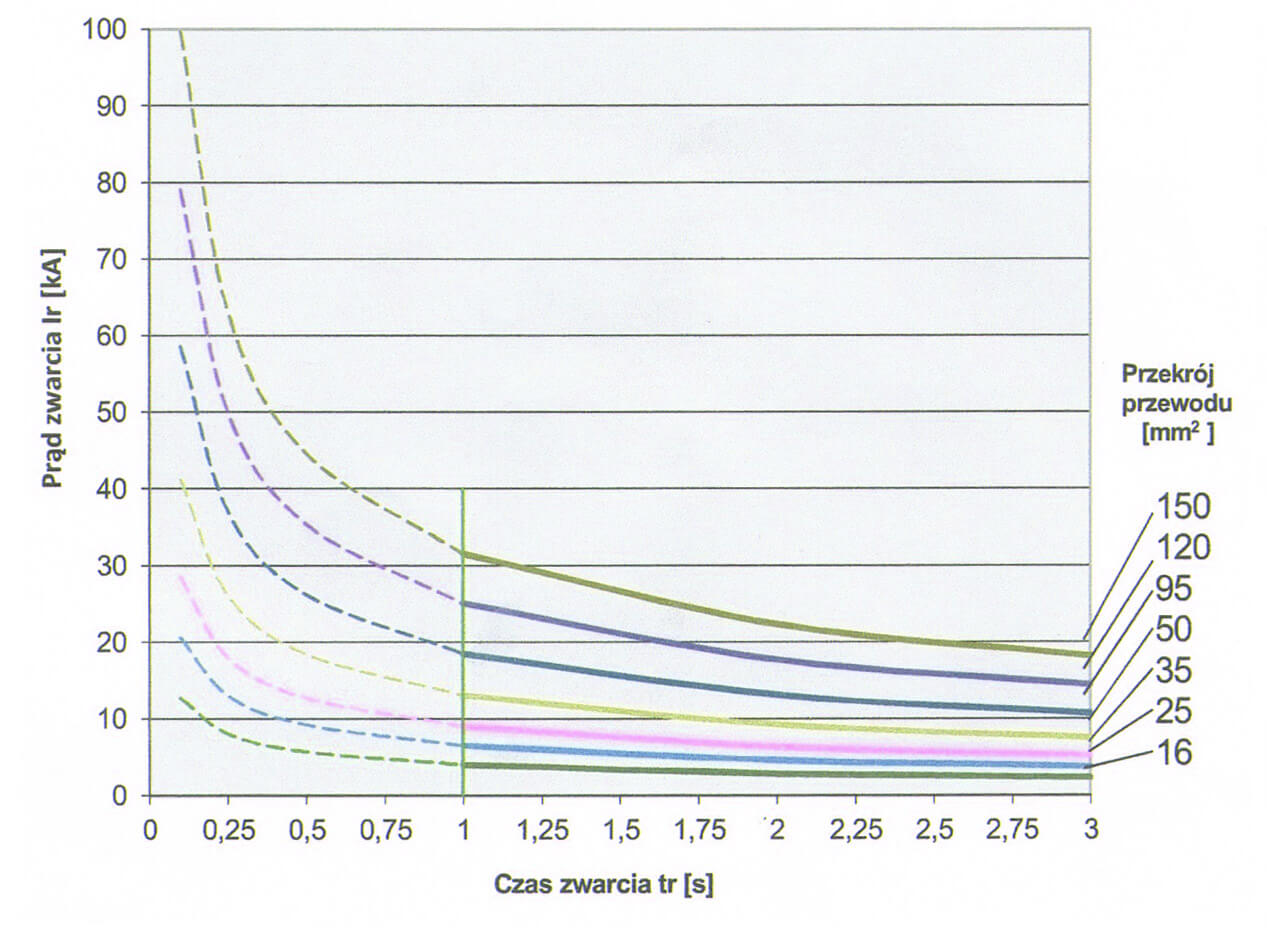

Dopuszczalny prąd zwarcia Ir w funkcji czasu zwarcia tr dla różnych przekrojów przewodów uziemiaczy
UWAGA W zakresie czasów: tr: 1s÷3s – prąd przeliczeniowy dla uziemiaczy gwarantowany, 0,1s÷1s – prąd przeliczeniowy możliwy dla niektórych wykonań uziemiaczy ogólnego przeznaczenia „U”.
Stosowane w naszej firmie rodzaje wiązek przewodów
| Przekrój linki Cu[mm2] | 1s prąd zwarcia [kA] | UKŁAD PRZEWODÓW | |||
|---|---|---|---|---|---|
| JEDNOZACISKOWE | WIELOZACISKOWE | ||||
| RÓWNOLEGŁE | SZEREGOWE S |
||||
| izolowane złącze
środkowe T |
krzyżakowe złącze środkowe
K |
||||
| 16 | 4 | P | P | Z | Z |
| 25 | 6,5 | P | P | Z | Z |
| 35 | 9 | P | P | Z | Z |
| 50 | 13 | P | P | Z | Z |
| 95 | 18,5 | P | P | Z | Z |
| 120 | 25 | P | P | Z | Z |
| 150 | 31,5 | P | P | Z | Z |
| P – podstawowe wykonanie wiązki
Z – wykonywane na specjalnie złożone zamówienie |
|||||
UWAGA W wykonaniu podstawowym linka miedziana powleczona jest przeźroczystym PCV. Na zamówienie stosujemy linki miedziane w osłonie silikonowej – należy postawić literki SI na końcu symbolu uziemiacza. W miejscach połączeń przewodów ze sobą, z zaciskami lub ze złączem środkowym zastosowano izolacyjne materiały termokurczliwe zabezpieczające przed uszkodzeniem i penetracją wilgoci – co potwierdziły badania w Instytucie Energetyki.
Tabela 2
| Przewód
zwierający (m) |
0,3 | 0,7 | 1 | 1,5 | 2 | 2,5 | 3 | 4 | 5 | 6 |
| Przewód
uziemiający (m) |
1 | 1,5 | 2 | 3 | 4 | 5 | 6 | 8 | 12 | 16 |
Tabela 3
| Przekrój przewodu
zwierającego (mm2) |
Minimalny przekrój
przewodu uziemiającego (mm2) |
| 25 | 16 |
| 35 | 16 |
| 50 | 25 |
| 95 | 35 |
| 120 | 50 |
| 150 | 50 |
Istnieje możliwość wykonania uziemiacza o innej dowolnej długości przewodów po uprzednim uzgodnieniu – należy to podać w symbolu uziemiacza. W sieciach nie uziemionych bezpośrednio możliwe jest zastosowanie uziemiacza przenośnego lekkiego, w którym przekrój przewodu uziemiającego jest mniejszy od przekroju przewodów zwierających. Zalecane wartości tych przekrojów podano w tabeli 3. W uziemiaczach szeregowych przewód uziemiający i przewody zwierające mocowane są bezpośrednio do zacisków.
Złącze środkowe w uziemiaczach wielozaciskowych
W uziemiaczach równoległych z dwoma lub większą ilością zacisków fazowych przewód uziemiający łączony jest z przewodami zwierającymi złączem środkowym, które w podstawowej wersji wykonane jest jako izolowane odporne na penetrację wilgoci i zapewniające elektryczną izolację zewnętrzną połączonych ze sobą linek. Ogranicza to do minimum zagrożenie związane z dotykiem złącza, jego nagrzewaniem się i możliwością powstania łuku elektrycznego.
Użytkownik jest w pełni zabezpieczony w przypadku przepływu przez uziemiacz prądu zwarciowego. Uziemiacze przenośne ze złączem środkowym krzyżakowym wykonujemy wyłącznie na specjalne zamówienie.
Torba transportowa
Każdy uziemiacz przenośny dostarczany jest w torbie transportowej o rozmiarach dostosowanych do wielkości i masy uziemiacza. Chroni ona skutecznie uziemiacz podczas jego transportu i przechowywania.
Sposób oznaczenia uziemiacza
W każdej karcie katalogowej uziemiacza przenośnego opisany jest sposób jego doboru i oznaczania wraz z podaniem przykładów oznaczeń.
Dokumenty związane
PN-EN 61230:2011 – Prace pod napięciem. Przenośny sprzęt do uziemiania lub uziemiania i zwierania.
PN-EN 61138:2009 – Przewody przeznaczone do przenośnego sprzętu uziemiającego i zwierającego.
